Routing Statis & Dinamis

Pertemuan 9

Materi: Konsep, Algoritma, RIP, OSPF, BGP

Referensi Utama: Kurose & Ross — Computer Networking (8th Ed)

Dosen Pengampu:

Rajif Agung Yunmar, S.Kom., M.Cs.

I Wayan Wiprayoga Wisesa, S.Kom., M.Kom.

Hartanto Tantriawan, S.Kom., M.Kom.

Ilham Firman Ashari, S.Kom., M.T.

Introduction: Network Layer Control Plane

Chapter 5 – Control Plane Roadmap

Topik yang dibahas pada bab ini:

Introduction: routing protocols (link state, distance vector)
Intra-ISP routing: OSPF
Routing among ISPs: BGP
SDN control plane
Internet Control Message Protocol (ICMP)
Network management, configuration: SNMP, NETCONF/YANG

Two Approaches to Network Control Plane

Dua pendekatan utama dalam menyusun network control plane:

Per-router Control (Traditional)
Komponen routing algorithm berjalan di setiap router secara mandiri dan saling berinteraksi.

Logically Centralized Control (SDN)
Remote controller yang menghitung dan menginstall forwarding table di setiap router.

Fungsi Network Layer: Forwarding (data plane) → memindahkan paket; Routing (control plane) → menentukan rute.

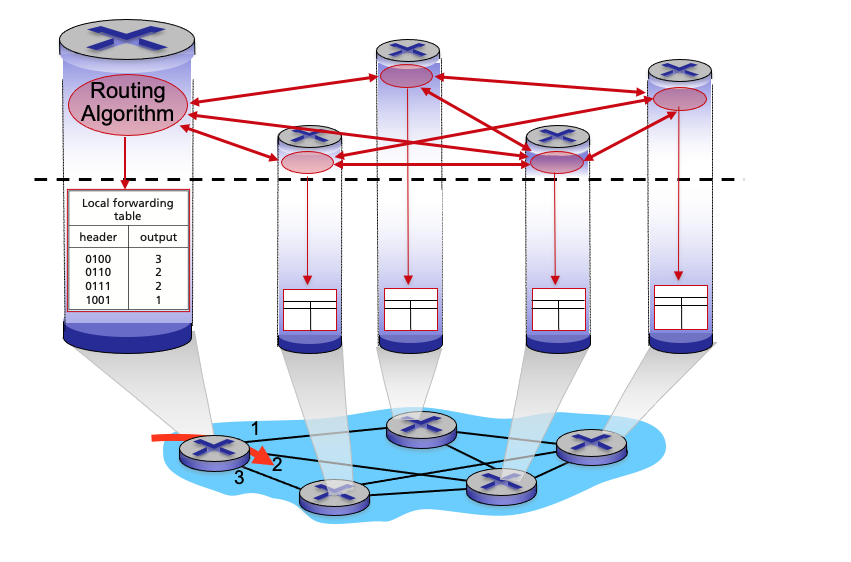

Per-Router Control Plane

Setiap router memiliki komponen routing algorithm-nya sendiri. Router-router saling berinteraksi satu sama lain untuk membangun dan memperbarui forwarding table-nya.

Karakteristik:
✔ Desentralisasi – setiap router autonomous
✔ Distribusi informasi routing antar router (tanpa controller terpusat)

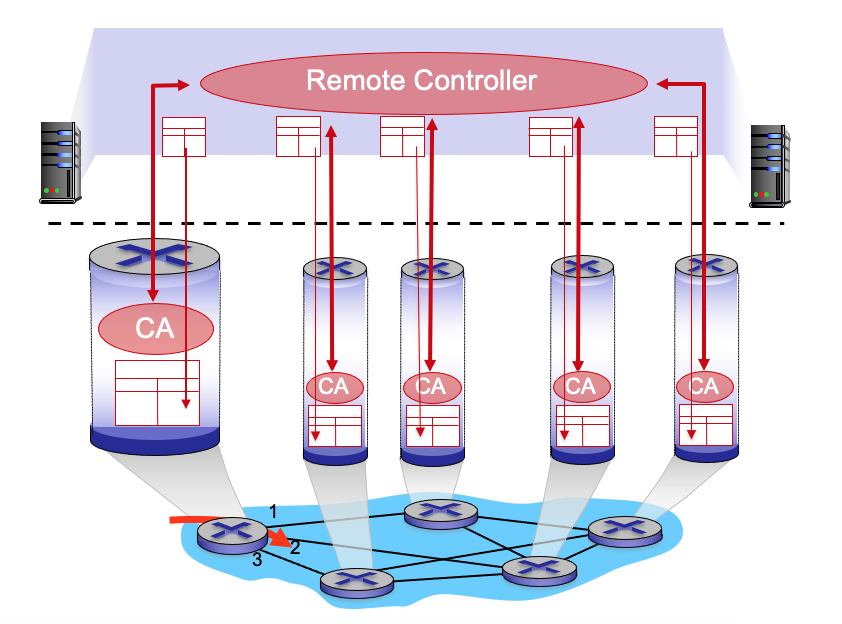

Software-Defined Networking (SDN) Control Plane

Remote Controller terpusat yang menghitung dan menginstall forwarding table di setiap router.

Controller terpisah dari data plane (router hanya meneruskan paket).
Router hanya bertindak sebagai packet forwarder (CA = Control Agent).
Forwarding table dikomputasi secara terpusat dan didistribusikan ke seluruh router.

Per-Router vs SDN Control Plane: Perbandingan Visual

Perbandingan arsitektur per-router control plane (kiri) dengan SDN control plane (kanan).

Peta Pembelajaran Kita

Setelah memahami dua paradigma utama (Tradisional vs SDN), bagaimana fokus kita di kelas ini?

Fokus Pertemuan Ini

Per-Router Control Plane
Kita akan membedah secara mendalam algoritma klasik yang menjadi tulang punggung Internet saat ini: OSPF (Link State) dan BGP (Distance Vector).

Fokus Pertemuan Pekan Sebelum nya

SDN (Software-Defined Networking)
Topik Controller Terpusat dan OpenFlow akan kita jadikan bahasan khusus secara komprehensif pada pertemuan selanjutnya.

Routing Protocols: Goal

Tujuan: Menentukan jalur ("good paths/routes") dari host pengirim ke host penerima, melalui jaringan router.

Path: Urutan router yang dilintasi paket dari sumber ke tujuan.
"Good": Biaya terkecil (least cost), tercepat, paling tidak padat (least congested).
Routing adalah salah satu tantangan utama ("top-10") dalam jaringan komputer.

Analogi: Seperti Google Maps yang mencari rute terpendek/tercepat dari titik A ke B — routing melakukan hal yang sama untuk paket data di jaringan.

Komponen:
• Routing Algorithm → menghitung jalur terbaik
• Routing Protocol → cara router bertukar info
• Routing Table → hasil keputusan routing

Graph Abstraction: Biaya Link

Jaringan dimodelkan sebagai Graf G = (N, E):

N = {u, v, w, x, y, z}
c(a,b) = biaya link a ke b
c(w,z)=5, c(u,z)=∞ (tidak terhubung)
Biaya bisa = bandwidth⁻¹, atau congestion⁻¹

Link costs:
u–v:2, u–x:1, u-w:5, v–w:3, v–x:2,
x–w:3, x–y:1, w–y:1, w–z:5, y–z:2

Klasifikasi Algoritma Routing

Berdasarkan Informasi:

Global: Semua router punya info topologi lengkap → Link State algorithms
Desentralisasi: Router hanya tahu cost ke tetangga langsung, bertukar info iteratif → Distance Vector algorithms

Berdasarkan Kecepatan Perubahan:

Statis: Rute berubah sangat lambat (konfigurasi manual).
Dinamis: Rute berubah cepat, via periodic updates atau respons perubahan link cost.

Routing Protocols: Link State (Dijkstra)

Dijkstra's Link-State Routing Algorithm

Sifat: Terpusat (centralized) – topologi jaringan dan biaya link diketahui oleh semua node via "link state broadcast".

Menghasilkan least-cost paths dari satu node sumber ke semua node tujuan → menghasilkan forwarding table untuk node tersebut.

Notasi:
c(x,y) = biaya link langsung dari x ke y; = ∞ jika bukan tetangga langsung
D(v) = estimasi biaya least-cost-path dari sumber ke v
p(v) = predecessor node sebelum v di jalur dari sumber
N' = himpunan node yang least-cost-path-nya sudah definitif diketahui

Dijkstra's Algorithm: Pseudocode

Initialization:
  N' = {u}  /* sumber adalah u */
  for all nodes v:
    if v adjacent to u → D(v) = c(u,v)
    else D(v) = ∞

Loop:
  1. find w not in N' such that D(w) is minimum
  2. add w to N'
  3. update D(v) for all v adjacent to w and not in N':
       D(v) = min(D(v), D(w) + c(w,v))
until all nodes in N'

Dijkstra: Contoh Iterasi Step-by-Step (Graf u,v,w,x,y,z)

📝 Tips untuk Mahasiswa: Gunakan Handout Tabel Kosong yang telah dibagikan untuk mengikuti simulasi ini langkah demi langkah secara mandiri.

Graf: u=sumber. Merah=biaya link. Hijau=link biaya 1.

Step	N'	D(v),p(v)	D(w),p(w)	D(x),p(x)	D(y),p(y)	D(z),p(z)
0	u	2, u	5, u	1, u ✓	∞	∞
1	u, x	2, u	4, x	—	2, x ✓	∞
2	u, x, y	2,u ✓	3, y	—	—	4, y
3	u, x, y, v	—	3, y ✓	—	—	4, y
4	u,x,y,v,w	—	—	—	—	4, y ✓
5	u,x,y,v,w,z	✅ Semua node diproses – algoritma selesai!

Forwarding Table di u:

Tujuan	outgoing link
v	(u,v)
x	(u,x)
y	(u,x)
w	(u,x)
x	(u,x)

Dijkstra’s algorithm: an example

resulting least-cost-path tree from u:

resulting forwarding table in u:

destination	outgoing link
v	(u,v)
x	(u,x)
y	(u,x)
w	(u,x)
z	(u,x)

Dijkstra: Hasil Forwarding Table & Least-Cost-Path Tree

Setelah algoritma selesai, dari node u, diperoleh:

Forwarding Table di u:

Destination	Outgoing Link
v	(u,x)
x	(u,x)
y	(u,x)
w	(u,x)
z	(u,x)

Least-Cost-Path Tree dari u:

u → x (cost 1)
u → x → v (cost 2, rute u-v langsung sama)
u → x → y (cost 2)
u → x → y → w (cost 3)
u → x → y → z (cost 4)

Dijkstra: Contoh Kedua (Graf Berbeda)

Graf: u–v (7), u–w (3), u–x (5), w–v (11/w), w–x (6/w), x–v (14/x), x–y (9/x), v–y (8/v), v–z (7/v), y–z (2/y)

Step	N'	D(v)	D(w)	D(x)	D(y)	D(z)
0	u	7,u	3,u✓	5,u	∞	∞
1	u,w	7,u	—	5,u✓	∞	∞
2	u,w,x	7,u✓	—	—	14,x	∞
3	u,w,x,v	—	—	—	11,w✓	14,x
4	u,w,x,v,y	—	—	—	—	13,y✓

Catatan: Bisa ada tie (biaya sama) – bisa dipecah sembarang. Predecessor node ditelusuri untuk membangun least-cost-path tree.

Dijkstra's Algorithm: Discussion

Algorithm Complexity:

n node: setiap iterasi perlu cek semua node w yang belum di N' → n(n+1)/2 perbandingan → O(n²)
Implementasi lebih efisien (heap): O(n log n)

Message Complexity:

Setiap router harus broadcast info link state ke n router lainnya.
Efficient broadcast: O(n) link crossings per pesan.
Setiap pesan router melintasi O(n) link → total: O(n²) message complexity.

Dijkstra: Oscillations (Osilasi Rute)

Ketika biaya link bergantung pada volume trafik, bisa terjadi route oscillations (rute berubah terus menerus).

Skenario: routing ke tujuan a, trafik masuk di d, c, e dengan rate 1, e(<1), 1. Link cost bergantung pada traffic load.

Efek:
Routing baru dihitung → menyebabkan perubahan beban → routing berubah lagi → dst (loop osilasi tidak konvergen).

Solusi: Router tidak sinkronkan waktu perhitungan routing; gunakan mekanisme anti-osilasi (misal: OSPF dengan delay sebelum re-advertisement).

💡 Latihan: Dijkstra's Algorithm

Soal: Diketahui graf berikut:
Nodes: A, B, C, D, E. Link costs: A-B=4, A-C=2, B-C=1, B-D=5, C-D=8, C-E=10, D-E=2.
Hitung jalur terpendek dari A ke semua node lainnya menggunakan Dijkstra's Algorithm.

Jawaban:

Step	N'	D(B)	D(C)	D(D)	D(E)
0	A	4,A	2,A✓	∞	∞
1	A,C	3,C✓	—	10,C	12,C
2	A,C,B	—	—	8,B✓	12,C
3	A,C,B,D	—	—	—	10,D✓

Jalur terpendek: A→B: A-C-B (cost 3), A→D: A-C-B-D (cost 8), A→E: A-C-B-D-E (cost 10)

⚠️ Diskusi Kritis: Jebakan Algoritma Dijkstra

Kita telah berhasil mensimulasikan Dijkstra dengan sangat baik. Namun, sebagai Network Engineer masa depan, Anda harus tahu kapan sebuah alat akan rusak/gagal.

Pertanyaan Analitis (Skenario Ekstrem):
Apa yang terjadi pada Algoritma Dijkstra jika operator jaringan (karena *human error* atau konfigurasi khusus) memberikan *cost* bernilai NEGATIF (-1) pada salah satu *link* di jaringan?

Diskusikan dengan teman di sebelah Anda selama 1 menit!

Jawaban & Konsekuensi:
Algoritma Dijkstra akan GAGAL (menghasilkan rute yang salah) atau terjebak dalam infinite loop karena Dijkstra selalu berasumsi bahwa "menambah *hop/link* pasti menambah *cost* (tidak mungkin mengurangi)".

Solusi: Inilah mengapa algoritma Distance Vector (berbasis Bellman-Ford) sangat krusial, karena secara matematis algoritma Bellman-Ford mampu menangani *edge* bernilai negatif.

Routing Protocols: Distance Vector (Bellman-Ford)

Distance Vector Algorithm – Persamaan Bellman-Ford

Berdasarkan Bellman-Ford (BF) equation – dynamic programming:

Dₓ(y) = min_v { c(x,v) + D_v(y) }

D_x(y) = biaya least-cost-path dari x ke y
c(x,v) = biaya link langsung dari x ke tetangga v
D_v(y) = estimasi least-cost-path dari v ke y
min diambil atas semua tetangga v dari x

Bellman-Ford: Contoh Perhitungan

Graf: u–v(2), u–w(5), u–x(1), v–w(3), x–w(3), x–y(1), w–y(1), w–z(5), y–z(2)

Misalkan node u menghitung D_u(z). Tetangga u adalah: x, v, w.

Diketahui dari tetangga: D_v(z)=5, D_w(z)=3, D_x(z)=3

D_u(z) = min { c(u,v) + D_v(z), c(u,x) + D_x(z), c(u,w) + D_w(z) }
= min { 2 + 5, 1 + 3, 5 + 3 }
= min { 7, 4, 8 } = 4

Node x adalah node yang menghasilkan minimum → x adalah next hop menuju z dari u.

Distance Vector Algorithm: Key Idea

Key idea: Dari waktu ke waktu, setiap node mengirim distance vector-nya ke tetangga.

Ketika node x menerima DV baru dari tetangga mana pun, ia update DV-nya sendiri menggunakan BF:
D_x(y) ← min_v {c(x,v) + D_v(y)} untuk setiap y ∈ N

Dengan kondisi minor yang alami, estimasi D_x(y) akan konvergen ke nilai aktual d_x(y).

Distance Vector: Karakteristik Algoritma

Iteratif, Asinkron:
Iterasi lokal dipicu oleh:

Perubahan biaya link lokal
Pesan DV update dari tetangga

Setiap node menunggu perubahan, lalu menghitung ulang dan notifikasi tetangga.

Terdistribusi, Self-stopping:

Setiap node hanya notifikasi tetangga jika DV-nya berubah.
Tetangga notifikasi tetangga mereka – hanya jika perlu.
Tidak ada notifikasi = tidak ada aksi!

Distance Vector: Contoh (t=0, State Awal)

Jaringan 3×3 grid: a–b–c / d–e–f / g–h–i, dengan link cost mostly 1 kecuali a–b=8.

Pada t=0: setiap node hanya tahu jarak ke tetangga langsungnya.

DV di node a (t=0):
D_a(a)=0, D_a(b)=8, D_a(c)=∞, D_a(d)=1, D_a(e)=∞, D_a(f)=∞, D_a(g)=∞, D_a(h)=∞, D_a(i)=∞

Semua node mengirimkan DV mereka ke tetangga-tetangga mereka.

Distance Vector: Proses Iterasi (t=1, t=2, dst.)

Pada setiap iterasi, semua node melakukan 3 hal secara bersamaan:

1. Receive
Terima DV dari semua tetangga

2. Compute
Hitung ulang DV lokal menggunakan BF

3. Send
Kirim DV baru ke semua tetangga

Pola Penyebaran Informasi:
State node c pada t=0 menyebar secara bertahap:
t=1 → mencapai node 1 hop dari c (b)
t=2 → mencapai node 2 hop dari c (a, e)
t=3 → mencapai node 3 hop dari c (d, f, h)
t=4 → mencapai node 4 hop dari c (g, i)

Kapan Berhenti? Algoritma konvergen ketika tidak ada lagi node yang mengubah DV-nya → tidak ada notifikasi baru → algoritma berhenti sendiri (self-stopping).

Distance Vector: Detail Komputasi di Node b

📝 Tips Latihan Mandiri: Gunakan Handout Tabel Kosong Bellman-Ford untuk menghitung D_b(y) bersama-sama.

Node b menerima DV dari tetangganya: a, c, e (pada t=1):

DV dari a:
Da(a)=0, Da(b)=8,
Da(d)=1, rest=∞

DV dari c:
Dc(b)=1, Dc(c)=0,
rest=∞

DV dari e:
De(b)=1, De(d)=1,
De(e)=0, De(f)=1, De(h)=1

                        // b menggunakan BF: Db(y) = min{ c(b,n) + Dn(y) } untuk semua
                            tetangga n

                        Db(a) = min{c(b,a)+Da(a), c(b,c)+Dc(a), c(b,e)+De(a)} = min{8+0, 1+∞, 1+∞} = 8

                        Db(c) = min{c(b,a)+Da(c), c(b,c)+Dc(c), c(b,e)+De(c)} = min{∞, 1+0, ∞ } = 1

                        Db(d) = min{c(b,a)+Da(d), c(b,c)+Dc(d), c(b,e)+De(d)} = min{8+1, 1+∞, 1+1} = 2

                        Db(f) = min{c(b,a)+Da(f), c(b,c)+Dc(f), c(b,e)+De(f)} = min{∞, ∞, 1+1} = 2

                        Db(h) = min{c(b,a)+Da(h), c(b,c)+Dc(h), c(b,e)+De(h)} = min{∞, ∞, 1+1} = 2

Distance Vector: Hasil DV Baru Node b

DV lama node b (t=0):

Dest	Cost
a	8 (direct)
c	1 (direct)
e	1 (direct)
others	∞

DV baru node b (t=1):

Dest	Cost	Via
a	8	a (direct)
c	1	c (direct)
d	2 ✨baru	e
e	1	e (direct)
f	2 ✨baru	e
h	2 ✨baru	e

Kesimpulan: b mendapatkan rute ke d, f, dan h yang sebelumnya tidak diketahui! Informasi menyebar 1 hop lebih jauh di setiap iterasi.

Distance Vector: Komputasi Node e (t=1)

Node e menerima DV dari tetangganya: b, d, f, h. Menghitung ulang DV-nya dengan BF.

Diketahui:
DV dari b: Db(a)=8, Db(c)=1, rest=∞
DV dari d: Dd(a)=1, Dd(g)=1, Dd(d)=0, rest=∞
DV dari f: Df(c)=1, Df(f)=0, Df(i)=1, rest=∞
DV dari h: Dh(g)=1, Dh(h)=0, Dh(i)=1, rest=∞

Q: Berapakah DV baru yang dihitung node e pada t=1?

Jawaban: De(a)=2(via d), De(b)=1(via b), De(c)=2(via b), De(d)=1(via d), De(f)=1(via f), De(g)=2(via d/h), De(h)=1(via h), De(i)=2(via f/h)

Distance Vector: Penyebaran Informasi State

Informasi state sebuah node menyebar secara bertahap seperti gelombang:

t=0
State c hanya ada di c

t=1
State c mempengaruhi komputasi di b (1 hop)

t=2
State c mempengaruhi komputasi di a, e (2 hop)

t=3
State c mempengaruhi d, f, h (3 hop)

t=4
State c mempengaruhi g, i (4 hop)

Konvergen
Tidak ada perubahan → algoritma berhenti

Distance Vector: Link Cost Changes – Good News Travels Fast

Topologi: x–y (1), y–z (4→1). Scenario: biaya link y–z berubah dari 4 menjadi 1.

Proses konvergensi:

t₀: y deteksi perubahan link cost, update DV, beritahu tetangga.
t₁: z terima update dari y, hitung ulang DV, kirim ke tetangga.
t₂: y terima update z, hitung ulang DV → tidak berubah → tidak kirim notifikasi.

Hasil:
"Good news travels fast" – kabar baik (biaya turun) menyebar cepat, biasanya konvergen dalam beberapa iterasi.

Sebaliknya, "bad news" (biaya naik) menyebar lambat dan bisa memicu masalah!

Distance Vector: Count-to-Infinity Problem

Topologi: x–y (1), y–z (4→60). Ketika biaya y–z naik dari 4 ke 60:

y melihat link ke x punya biaya baru 60. Tapi z bilang punya jalur ke x via y dengan biaya 5. Jadi y hitung: biaya baru ke x = 6 via z. Notif z.
z menerima update dari y: jalur ke x via y sekarang cost 6. z hitung: biaya z ke x = 7 via y. Notif y.
y terima: z ke x cost 7 → y hitung: y ke x via z = 8. Notif z.
z: via y = 9... dan seterusnya...

⚠️ "Bad news travels slow" – Count-to-Infinity Problem!
Rute loop (y→z→y→z...) menyebabkan cost terus naik hingga infinity.
Solusi: Poisoned Reverse, Split Horizon, atau batasan hop (RIP max 15 hop).

Perbandingan: Link State vs Distance Vector

Aspek	Link State (LS)	Distance Vector (DV)
Message Complexity	n router, O(n²) pesan	Exchange antar tetangga; waktu konvergen bervariasi
Speed of Convergence	O(n²) algo, O(n²) pesan; bisa osilasi	Waktu konvergen bervariasi; bisa routing loops, count-to-infinity
Robustness	Router bisa advertise biaya link salah; setiap router hanya hitung tabel sendiri – error terisolasi	Router bisa advertise biaya path salah ("I have zero cost path everywhere") → black-holing; error menyebar ke seluruh jaringan

💡 Latihan & Analisis: Count-to-Infinity

Soal: Topologi: x–z (awal: 4, berubah: 60), x–y (1), y–z (1).
Saat x-z jadi 60, router x beralih rutekan ke z via y (karena y lapor bisa ke z cost 1). Tapi y ke z sebenarnya lewat x! (y pikir x masih punya cost 4 ke z). Apa yang terjadi?

Solusi Count-to-Infinity:
1. Poisoned Reverse: Jika y rutekan ke z melalui x, maka y berbohong ke x dengan mengatakan jarak y ke z adalah ∞ (sehingga x tak akan rutekan balik ke y).
2. Split Horizon: y tidak mengirim info rute z kembali ke x.

Animasi Ping-Pong Jarak (Cost ke Z)

Intra-ISP Routing: OSPF

Routing Skalabilitas: Idealisasi vs Realita

Studi routing selama ini mengasumsikan kondisi ideal:
→ Semua router identik
→ Jaringan "flat" (datar)

Namun kenyataannya tidak demikian di internet!

Masalah Skala:

Internet punya miliaran tujuan – mustahil semua router menyimpannya dalam tabel routing.
Update tabel routing akan membanjiri link!

Masalah Otonomi Administratif:

Internet adalah "network of networks".
Setiap admin jaringan mungkin ingin kontrol routing di jaringannya sendiri.

Internet Approach to Scalable Routing: Autonomous Systems

Router diaggregasi ke dalam region yang disebut Autonomous Systems (AS), juga dikenal sebagai "domain".

Intra-AS (Intra-domain) Routing:
Routing antar router dalam AS yang sama. Semua router di AS harus jalankan protokol intra-domain yang sama. Router di AS berbeda bisa jalankan protokol berbeda.

Inter-AS (Inter-domain) Routing:
Routing antar AS. Dilakukan oleh gateway routers di tepi AS-nya (link ke router di AS lain).

Interconnected ASes

Topologi: AS1, AS2, AS3 saling terhubung via gateway router di tepi masing-masing AS.

Intra-AS routing: menentukan entri untuk tujuan di dalam AS.
Inter-AS & Intra-AS: menentukan entri untuk tujuan di luar AS.
Forwarding table dikonfigurasi oleh algoritma routing intra- DAN inter-AS.

Inter-AS Routing: Perannya dalam Forwarding Intradomain

Misalkan router di AS1 menerima datagram tujuan di luar AS1.

Inter-domain routing AS1 harus:

Pelajari tujuan mana yang reachable via AS2, dan mana yang via AS3.
Sebarkan info reachability ke semua router di AS1.
Router forward paket ke gateway router yang tepat di AS1.

Intra-AS Routing Protocols

Protokol intra-AS yang paling umum:

Protokol	Tipe	Keterangan
RIP	Distance Vector	DV klasik, exchange tiap 30 detik, sudah jarang digunakan [RFC 1723]
EIGRP	DV-based	Sebelumnya Cisco-proprietary, menjadi open di 2013 [RFC 7868]
OSPF	Link State	Open Shortest Path First, link-state routing [RFC 2328]
IS-IS	Link State	ISO standard, esensinya sama dengan OSPF

OSPF: Open Shortest Path First

Open: publicly available (RFC 2328).

Classic link-state: setiap router flood OSPF link-state advertisements (LSA) ke semua router di seluruh AS (langsung via IP, bukan TCP/UDP).
Multiple link cost metrics: bandwidth, delay.
Setiap router punya topologi lengkap, gunakan Dijkstra's algorithm untuk hitung forwarding table.
Security: semua pesan OSPF diautentikasi (mencegah intrusi berbahaya).

Hierarchical OSPF

Two-level hierarchy: Local area + Backbone.

LSA di-flood hanya dalam area atau backbone – tidak ke seluruh jaringan.

Area Border Routers:
"Summarize" jarak ke tujuan di area-nya sendiri, advertise ke backbone.

Backbone Routers:
Jalankan OSPF, terbatas di backbone.

Boundary Routers:
Koneksi ke AS lain.

Local (Internal) Routers:
Flood LS hanya di area mereka, hitung routing di dalam area, forward paket keluar via area border router.

Routing among ISPs: BGP

Interconnected ASes: Intra vs Inter-AS

Intra-AS routing menentukan entri untuk tujuan di dalam AS. Inter-AS routing menentukan entri untuk tujuan di luar AS.

BGP: Border Gateway Protocol

BGP adalah de facto inter-domain routing protocol – "glue that holds the Internet together".

BGP memungkinkan subnet mengadvertise keberadaannya dan tujuan yang bisa dicapai ke seluruh internet: "I am here, here is who I can reach, and how".

eBGP: Dapatkan reachability info dari AS tetangga.

iBGP: Sebarkan reachability info ke semua router internal di AS.

BGP: Topologi eBGP dan iBGP

eBGP (solid merah): Koneksi antar AS. 1b↔2a, 1d↔2c, 2b↔3a.

iBGP (dashed): Koneksi logis dalam satu AS. Sebarkan info BGP secara internal.

eBGP dan iBGP Connections

Gateway routers menjalankan kedua protokol eBGP (dengan AS lain) dan iBGP (dengan router internal di AS yang sama).

eBGP session: Antara gateway router di AS yang berbeda (melintasi link fisik antar-AS).
iBGP session: Antara router-router di dalam AS yang sama (logical connection, boleh multi-hop).
Rute yang dipelajari via eBGP lalu disebarkan ke semua router di AS via iBGP.

BGP Basics: BGP Session & Path Advertisement

Ketika AS3 gateway 3a mengadvertise path AS3,X ke AS2 gateway 2c:

→ AS3 berjanji kepada AS2 akan forward datagram menuju X.

BGP Session:
Dua BGP router ("peers") bertukar pesan BGP via koneksi TCP semi-permanen, mengadvertise path ke destination network prefixes.
BGP adalah "path vector" protocol.

BGP Protocol Messages

Pesan BGP dipertukarkan antar peers via koneksi TCP:

Pesan	Fungsi
OPEN	Membuka koneksi TCP ke remote BGP peer dan autentikasi.
UPDATE	Mengadvertise path baru atau menarik path lama.
KEEPALIVE	Menjaga koneksi tetap aktif; juga ACK untuk OPEN.
NOTIFICATION	Melaporkan error pada pesan sebelumnya; juga untuk menutup koneksi.

Path Attributes dan BGP Routes

BGP advertised route = prefix + attributes.

AS-PATH:
Daftar AS yang telah dilewati oleh prefix advertisement. Digunakan untuk mencegah routing loop dan membuat keputusan policy.

NEXT-HOP:
Menunjuk router internal spesifik di AS berikutnya (next-hop AS). Digunakan untuk resolusi forwarding internal.

Policy-based routing: Gateway yang menerima route advertisement menggunakan import policy untuk accept/decline path (misal: "jangan pernah route via AS Y"). Policy AS juga menentukan apakah meng-advertise path ke AS tetangga lainnya.

BGP Path Advertisement: Contoh

Proses advertisement dari AS3 menuju AS1:

AS3 gateway 3a advertise path AS3, X ke AS2 gateway 2c (via eBGP).
AS2 router 2c terima path AS3,X. Berdasarkan policy AS2, 2c accept dan propagate (via iBGP) ke semua router AS2.
AS2 router 2a advertise path AS2, AS3, X ke AS1 router 1c (via eBGP).

Multiple Paths:
AS1 gateway 1c bisa mempelajari dua jalur menuju X:
• AS2,AS3,X – dari 2a
• AS3,X – dari 3a (langsung)
Berdasarkan policy, 1c pilih jalur AS3,X dan advertise ke dalam AS1 via iBGP.

BGP: Mengisi Forwarding Tables

Setelah 1a, 1b, 1d belajar via iBGP dari 1c bahwa "path ke X melewati 1c":

Di router 1d:
• OSPF intra-domain: untuk ke 1c, gunakan interface 1.
• Maka: untuk ke X, gunakan interface 1.

Di router 1a:
• OSPF intra-domain: untuk ke 1c, gunakan interface 2.
• Maka: untuk ke X, gunakan interface 2.

Integrasi BGP (inter-AS) + OSPF (intra-AS) → forwarding table lengkap.

Hot Potato Routing

Router 2d belajar (via iBGP) bahwa bisa route ke X via 2a atau 2c.

Hot Potato Routing:
Pilih gateway lokal yang memiliki biaya intra-domain terkecil – jangan khawatir tentang biaya inter-domain!

Contoh: 2d pilih 2a (meski lebih banyak AS hops menuju X), karena biaya OSPF dari 2d ke 2a lebih rendah (112 vs 263) dari 2d ke 2c.

"Get the packet out of your network as fast as possible!"

BGP: Achieving Policy via Advertisements

Skenario: A advertise path Aw ke B dan C. B memilih tidak mengadvertise BAw ke C.

Alasan: B tidak mendapat "revenue" dari routing CBAw, karena C, A, w bukan customer B.
Akibatnya: C tidak tahu tentang path CBAw. C akan route CAw (tidak lewat B) untuk ke w.
ISP hanya mau route traffic dari/ke network customer-nya sendiri (bukan transit traffic antar ISP lain).

Dual-homed: x terhubung ke dua jaringan (B dan C). x tidak mau jadi transit antara B dan C, sehingga x tidak advertise ke B rute menuju C.

BGP Route Selection

Router bisa mempelajari lebih dari satu rute ke tujuan AS yang sama. Urutan prioritas pemilihan rute:

Local preference value attribute – keputusan policy (dikonfigurasi admin).
Shortest AS-PATH – jumlah AS yang paling sedikit.
Closest NEXT-HOP router – hot potato routing (biaya intra-domain terkecil).
Additional criteria lainnya (misal: MED, IGP metric, router-id).

Mengapa Intra-AS dan Inter-AS Routing Berbeda?

Aspek	Intra-AS	Inter-AS
Policy	Satu admin → policy kurang signifikan	Admin ingin kontrol penuh bagaimana traffic di-route, siapa yang boleh lewat jaringannya
Scale	Dalam satu AS, tabel routing lebih kecil	Hierarchical routing hemat ukuran tabel dan update traffic
Performance	Bisa fokus ke performance (bandwidth, delay)	Policy mendominasi performance

💡 Latihan: BGP & Routing Policy

Soal (Analisis Kasus):
ISP A (provider) terhubung ke ISP B (provider lain) dan ke Customer X. Customer X terhubung ke ISP A dan ISP B (dual-homed).

(a) Mengapa ISP A tidak akan meng-advertise rute dari ISP B ke Customer X dan sebaliknya?
(b) Apa yang dimaksud "transit traffic" dan mengapa ISP menghindarinya?
(c) Jika router ISP A harus memilih antara path AS3,X (3 hop) dan AS2,AS3,X (4 hop), mana yang diprioritaskan? Berikan alasan!

💡 Pikirkan dari sisi bisnis ISP dan atribut BGP yang relevan (local preference, AS-PATH).
Tekan → untuk melihat jawaban.

💡 Jawaban: BGP & Routing Policy

(a) Jika A advertise rute ISP B ke X, trafik dari X bisa transit ke B via jaringan A tanpa membayar A → merugikan A secara bisnis. Policy BGP: hanya advertise rute pelanggan sendiri ke provider lain.

(b) Transit traffic = trafik yang masuk dari AS lain dan keluar ke AS lain (bukan dari/ke customer sendiri). ISP menghindarinya karena tidak ada pendapatan jika provider lain tidak membayar layanan transit.

(c) Diprioritaskan AS3,X karena BGP Route Selection menggunakan:
1. Local preference (sama untuk kedua rute)
2. Shortest AS-PATH → AS3,X hanya 2 AS (AS3, X) vs AS2,AS3,X ada 3 AS → AS3,X lebih pendek → dipilih!

🏠 Tugas Studi Kasus (Take-Home): BGP Traffic Engineering

Sebagai Network Engineer utama di kampus kita, Anda dihadapkan pada skenario nyata Multi-Homing.

Topologi Infrastruktur:
Jaringan Kampus (AS 65000) berlangganan ke dua ISP sekaligus:
1. ISP A (AS 100): Link murah, bandwidth besar, tapi latensi lambat (Best Effort).
2. ISP B (AS 200): Link mahal, bandwidth kecil, tapi latensi sangat rendah (Premium).

Tantangan (Challenge):
Konfigurasikan BGP Routing Policy agar:
1. Trafik Keluar (Outbound) dari server Riset/Dosen diprioritaskan menggunakan ISP B (Premium).
2. Trafik Masuk (Inbound) dari Internet publik ke web mahasiswa diarahkan via ISP A (Murah).

Tugas Kelompok (Pilih salah satu metode):
Lakukan riset pustaka dan analisis bagaimana atribut BGP berikut digunakan untuk menyelesaikan skenario di atas:
- Manipulasi Local Preference (untuk Inbound atau Outbound?)
- Manipulasi AS-Path Prepend (Bagaimana cara kerjanya dan untuk arah yang mana?)
Dikumpulkan minggu depan dalam format PDF ringkas (max 2 halaman)!

Distance Vector: Contoh Tambahan

Distance Vector: Contoh Lain – x,y,z

Jaringan: x–y (2), x–z (7), y–z (1).

Kondisi awal (t=0):

Dx(x)=0	Dx(y)=2	Dx(z)=7
Dy(x)=2	Dy(y)=0	Dy(z)=1
Dz(x)=∞	Dz(y)=1	Dz(z)=0

                        x menghitung setelah terima DV dari y dan z:

                        Dx(y) = min{ c(x,y)+Dy(y), c(x,z)+Dz(y) }

                        = min{ 2+0, 7+1 } = min{2, 8} = 2 (via y)

                        Dx(z) = min{ c(x,y)+Dy(z), c(x,z)+Dz(z) }

                        = min{ 2+1, 7+0 } = min{3, 7} = 3 (via y, bukan
                        langsung!)

Setelah konvergen: Semua node punya DV terbaru:
Dx: (0, 2, 3), Dy: (2, 0, 1), Dz: (3, 1, 0)
→ x mengirim ke z via y (cost 3), bukan langsung (cost 7)!

Tugas Mandiri: Simulasi Cisco Packet Tracer

Buatlah simulasi routing pada Cisco Packet Tracer dengan ketentuan komponen berikut:

Minimal 2 buah Router
Minimal 2 buah Switch
Minimal 1 buah Access Point (Wireless)
1 buah Server (Berfungsi sebagai DHCP Server)
Client: Laptop (Wireless), PC (Kabel), dan Hub penghubung antar client.

Instruksi Implementasi:
1. Lakukan subnetting untuk memisahkan jaringan kabel dan nirkabel.
2. Konfigurasi DHCP Server agar PC dan Laptop otomatis mendapat IP Address.
3. Konfigurasikan OSPF atau Routing Statis pada kedua Router agar seluruh perangkat dari ujung ke ujung dapat melakukan PING secara sukses.

Kesimpulan

Karakteristik	RIP	OSPF	BGP
Tipe	IGP (Distance Vector)	IGP (Link State)	EGP (Path Vector)
Metrik	Hop Count	Cost (Bandwidth)	Atribut Path, Kebijakan
Skala Jaringan	Kecil (Maks 15 Hop)	Menengah - Besar (Enterprise)	Global (Internet)
